Descripción de Producto

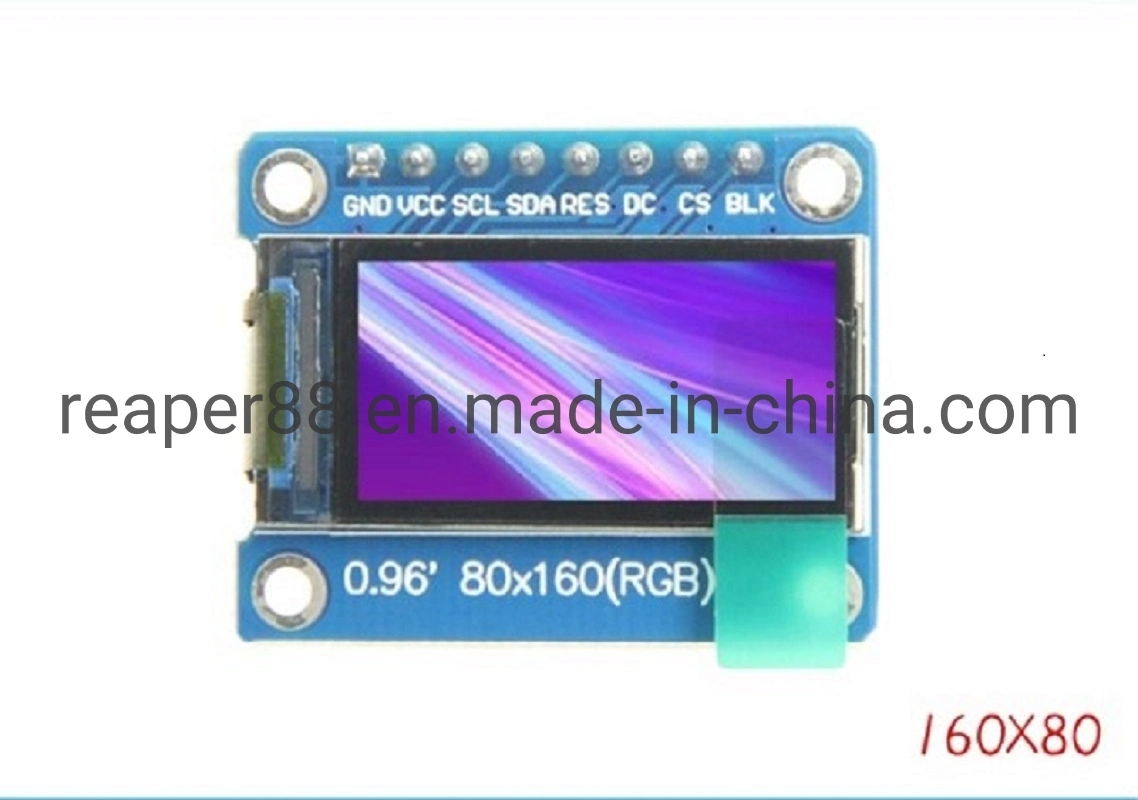

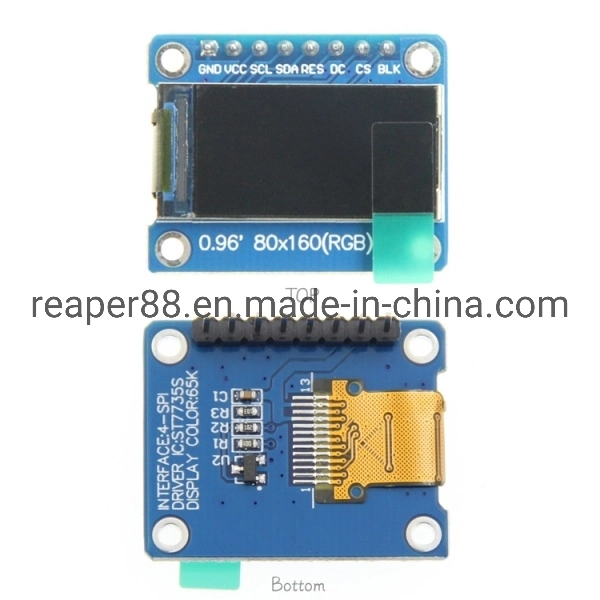

0, 96pulgadas IPS módulo LCD 80x160 pantalla lcd de SPI para el módulo de aplicación industrial
descripción de producto
- 0.96 pulgadas de pantalla en color, el apoyo de 65K colores pantalla, mostrar colores
- 80X160 de resolución, la casilla Mostrar
- Amplio ángulo de visión ángulo completo(), el color de la pantalla no esté falseada.
- El uso de las 4 líneas de bus serie SPI, sólo toma unos pocos IOs para iluminar la pantalla
- Proporcionan una rica STM32 y C51 Programa de ejemplo.
- Proceso de grado militar de las normas de trabajo estable a largo plazo
- Proporcionar soporte técnico controlador subyacente
| Nombre | El parámetro |
| Mostrar el Color | 65K colores RGB |
| SKU | RPMSP0961 |
| tamaño de pantalla | 0, 96(pulg. ) |
| Tipo | IPS |
| Controlador IC | ST7735S |
| La resolución | 80*160 (píxel) |
| La interfaz del módulo | 4-line de la interfaz SPI |
| La zona activa (AA) | 10.80x21.70 (mm) |
| Tipo de pantalla táctil | No tienen pantalla táctil |
| Tipo de pantalla táctil | No tienen ningún toque IC |
| Tamaño de la PCB del módulo | 30.00x24.04 (mm) |
| Ángulo de visión | Todos los ángulos |
| temperatura de funcionamiento | -10ºC~60°C. |
| La temperatura de almacenamiento | -20ºC~70ºC |
| El voltaje de alimentación de VCC | 3, 3 |
| consumo eléctrico | TBD |
| Peso bruto(Paquete que contiene) | 8g |
Definición de interfaz
Número | Etiqueta de pin | Descripción |
| 1 | GND | Tierra de alimentación LCD |
| 2 | VCC | alimentación LCD es positiva (3, 3) |
| 3 | SCL | Señal de reloj de bus SPI LCD |
| 4 | SDA | Bus SPI LCD escribir la señal de datos |
| 5 | RES | Señal de control de restablecimiento de la pantalla LCD de bajo nivel (reset) |
| 6 | DC | Selección de datos de registro / LCD señal de control (Nivel bajo: Registrarse, de alto nivel: Los datos) |
| 7 | CS | Señal de control de la selección de LCD(bajo nivel habilitar) |
| 8 | Negro | Iluminación de fondo de pantalla LCD de alto nivel de señal de control (iluminación, Si usted no necesita control, por favor conecte 3.3V) |
| Los dispositivos de telecomunicaciones | Teléfono, portero automático, ver, tablet PC, radio, etc. |
| Los productos de consumo | Cámara, DVD, juguete Celular, jugador, etc. |
| Los equipos técnicos | Ascensor controlador, máquina industrial, etc. |
| La automatización de oficinas | Impresora, escáner, la asistencia de la máquina, máquina de fax, etc. |
| Electrodomésticos | Aire acondicionado pantalla, nevera, cocina eléctrica, vídeo, etc timbre |
| El automóvil | El GPS, reproductor de vídeo, velocímetro, audio broadcast, etc. |
| Los productos | Cámara de vídeo digital de bolsillo, , proyector, la reproducción multimedia, tablet PC, etc. |
| Equipos médicos | Máquina de ultrasonido, el equipo terapéutico medidor de presión sanguínea, etc. |
Ventajas
1. Pantalla LCD& LCM: Diseño, fabricación LCD& LCM (TN, STN, CSTN, TFT); Servicio de OEM de COG, Tab & COB módulos LCD.
2.2. Garantía: Para garantizar la calidad de nuestros productos, cada proceso ha sido aranged QC. Y hay muchas máquinas avanzadas introducidas para comprobar la calidad de productos. Los productos tendrán una prueba ramdom antes del parto. Un año de garantía en condiciones normales de uso.
